Tolérance découpe laser aluminium : quelles cotes préciser avant devis ?
En découpe laser aluminium, la tolérance ne doit pas être vue comme une exigence à appliquer partout de la même manière. Une pièce peut comporter des dimensions critiques, liées au montage ou à l’assemblage, et d’autres cotes moins sensibles pour son usage final.
La bonne question n’est donc pas seulement : “quelle tolérance peut-on obtenir ?”
Elle est plutôt : “quelles cotes doivent réellement être maîtrisées pour que la pièce remplisse sa fonction ?”
Cette distinction aide à transmettre un plan plus clair, à éviter les exigences inutiles et à faciliter l’analyse technique avant devis ou validation.
Pourquoi toutes les cotes ne se valent pas
Sur une pièce aluminium découpée au laser, certaines dimensions ont un impact direct sur l’usage : entraxes de fixation, position de perçages, surfaces d’appui, interfaces avec d’autres composants, zones visibles ou bords manipulés.
D’autres cotes sont nécessaires pour définir la forme générale, mais ne demandent pas forcément le même niveau d’exigence. Les traiter toutes comme critiques peut rendre la demande moins lisible.
Avant de préciser une tolérance, il faut donc identifier la fonction de chaque zone :
- la cote sert-elle à positionner la pièce ?
- intervient-elle dans un assemblage ?
- conditionne-t-elle un montage ?
- concerne-t-elle une zone visible ?
- correspond-elle à une surface d’appui ?
- doit-elle être contrôlée après fabrication ?
- influence-t-elle une reprise, une finition ou un traitement ultérieur ?
Une tolérance utile est une tolérance reliée à une fonction claire.
Pour replacer ces critères dans l’ensemble du procédé, consultez nos points de vigilance en découpe laser aluminium.
Tolérance de coupe et tolérance fonctionnelle : quelle différence ?
La tolérance de coupe concerne l’écart admissible entre la géométrie demandée et la pièce obtenue après découpe. Elle dépend de plusieurs paramètres : matière, épaisseur, géométrie, stabilité de la pièce, détails du dessin et exigences de contrôle.
La tolérance fonctionnelle, elle, correspond au besoin réel de la pièce dans son environnement final. Elle répond à une question plus concrète : la pièce pourra-t-elle être montée, alignée, fixée, manipulée ou contrôlée comme prévu ?
Une pièce peut être correctement découpée, mais poser problème si les bonnes cotes n’ont pas été identifiées comme critiques. À l’inverse, exiger une tolérance stricte sur une zone non fonctionnelle peut compliquer inutilement l’analyse du projet.

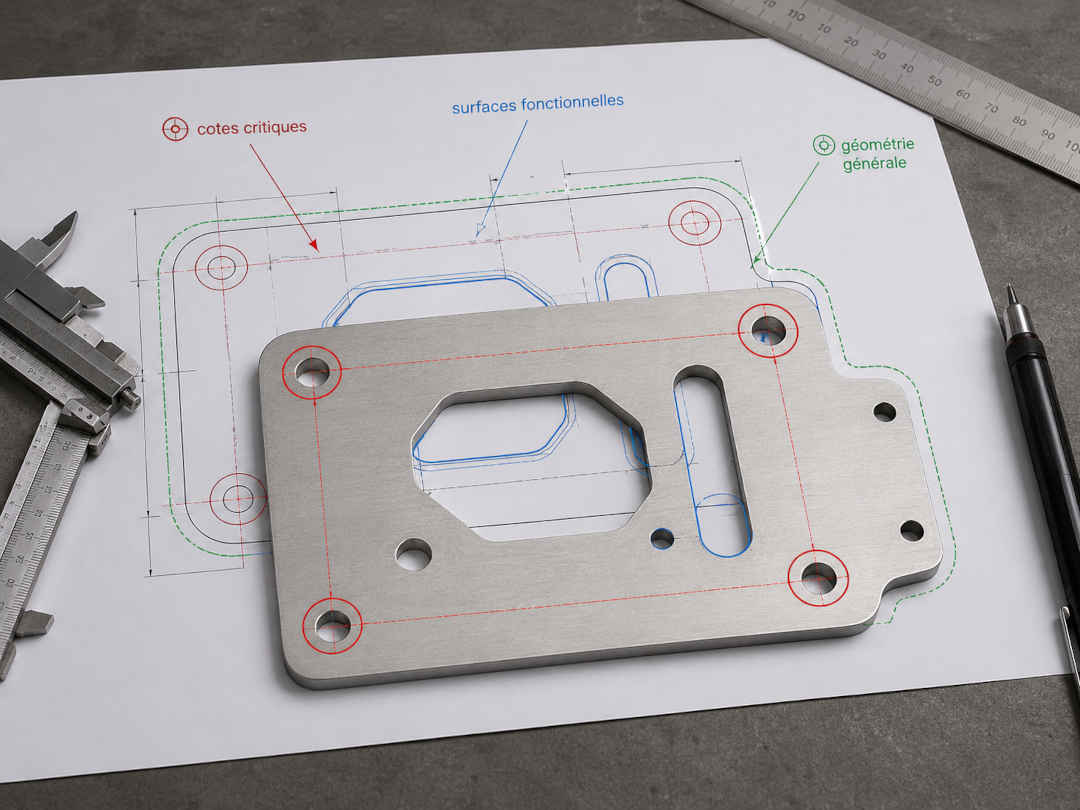

Les cotes à préciser en priorité sur une pièce aluminium
Toutes les dimensions n’ont pas besoin d’être commentées dans le même détail. En revanche, certaines cotes doivent être clairement identifiées lorsqu’elles conditionnent l’usage final.
Les plus importantes sont généralement :
- les entraxes de perçage ;
- les diamètres de trous fonctionnels ;
- les positions d’ajours liés au montage ;
- les surfaces d’appui ;
- les zones de contact ;
- les contours qui s’assemblent avec d’autres pièces ;
- les lumières de réglage ;
- les découpes liées à un passage de câble, tube ou organe mécanique ;
- les zones visibles après montage ;
- les chants qui seront manipulés ou repris.
L’objectif est de montrer au fabricant quelles dimensions sont vraiment sensibles. Un plan clair permet de distinguer ce qui est critique, ce qui est indicatif et ce qui relève de la géométrie générale.
Ne pas tout tolérancer au même niveau
Une erreur fréquente consiste à appliquer une exigence élevée à l’ensemble du plan, sans distinguer les zones critiques des zones secondaires. Cela peut créer une ambiguïté : faut-il contrôler toute la pièce avec le même niveau d’attention ? Quelles dimensions sont réellement déterminantes ? Quelles zones peuvent accepter une tolérance plus générale ?
Il est souvent plus utile de hiérarchiser les exigences :
- cotes fonctionnelles à respecter en priorité ;
- cotes importantes pour le montage ;
- cotes liées à l’aspect ou à l’alignement ;
- cotes générales de forme ;
- zones sans exigence particulière.
Cette approche rend le plan plus exploitable. Elle aide aussi à cibler l’échange technique sur les points qui comptent vraiment.
L’usage final guide le niveau de tolérance
La même pièce aluminium ne demandera pas les mêmes exigences selon son rôle. Une platine de fixation, un capot, un support, une façade visible ou une pièce interne n’ont pas les mêmes contraintes.
Par exemple, une pièce destinée à être intégrée dans un assemblage peut nécessiter une attention particulière sur les perçages, les entraxes ou les surfaces de contact. Une pièce visible peut demander davantage de vigilance sur l’aspect, l’alignement ou la finition. Une pièce interne, peu manipulée, peut parfois accepter des exigences plus simples si aucune zone fonctionnelle sensible n’est concernée.
Il est donc utile de préciser l’usage final dès la consultation :
“Platine de fixation avec entraxes fonctionnels.”
“Pièce visible après montage.”
“Support interne sans exigence esthétique.”
“Pièce à assembler avec un élément plié.”
“Découpe destinée à recevoir une finition après fabrication.”
Ces indications aident à interpréter les tolérances demandées.
Géométrie, épaisseur et tolérance : un trio à analyser ensemble
La tolérance ne dépend pas uniquement du chiffre indiqué sur le plan. La géométrie de la pièce et l’épaisseur d’aluminium influencent aussi la manière dont la pièce sera analysée.
Une pièce simple, avec peu de découpes internes, ne présente pas les mêmes enjeux qu’une pièce très ajourée, comportant des languettes fines, des perçages rapprochés ou des contours complexes.
Avant de fixer une exigence, il faut croiser :
- l’épaisseur ;
- la forme générale ;
- les zones fines ;
- les ajours ;
- les perçages proches des bords ;
- les dimensions fonctionnelles ;
- le niveau de finition attendu ;
- les opérations prévues après découpe.
Pour approfondir ce lien entre épaisseur, géométrie et faisabilité, consultez notre page sur les effets de l’épaisseur sur la découpe aluminium.

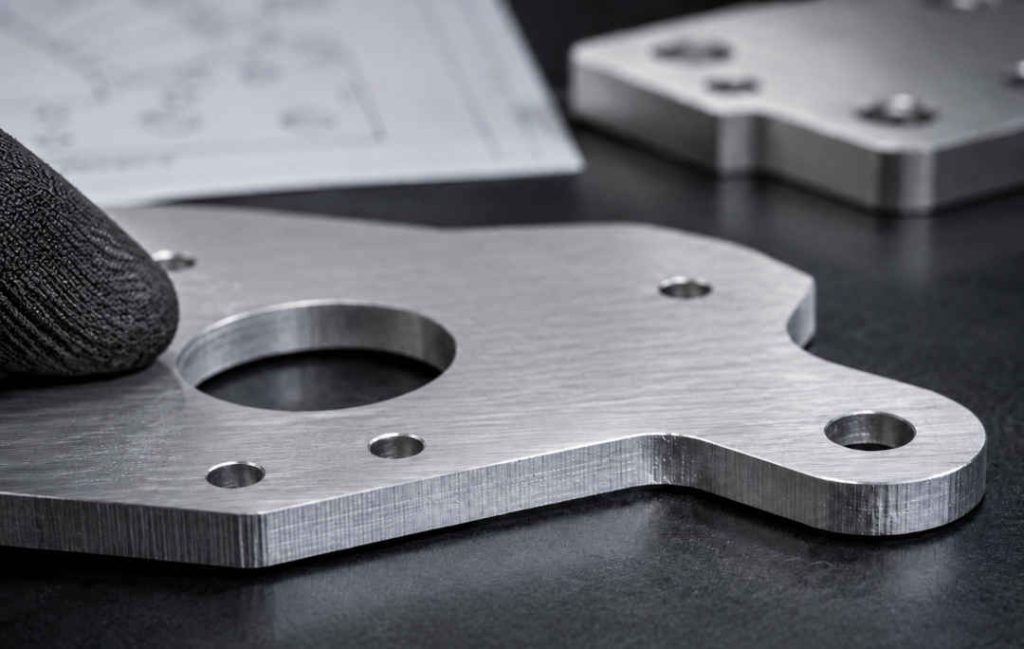

Tolérance et qualité du chant : deux sujets liés, mais différents
La tolérance dimensionnelle et la qualité du chant ne doivent pas être confondues. Une cote peut être conforme tout en nécessitant une vigilance particulière sur le bord, notamment si la pièce est manipulée, visible ou assemblée.
Le chant de coupe peut être concerné par :
- une exigence d’aspect ;
- une arête accessible au toucher ;
- une zone de contact ;
- une préparation avant traitement ;
- une reprise ou un ébavurage ;
- une zone visible après montage.
Si le bord a une fonction, il faut le préciser. Si seule la dimension est critique, il faut l’indiquer aussi. Cette distinction évite les attentes implicites.
Pour mieux cadrer l’état du bord, consultez notre page dédiée à la qualité du chant de coupe aluminium.
Les erreurs de spécification à éviter
Certaines erreurs rendent l’analyse technique plus difficile, même lorsque le plan paraît complet.
Les plus fréquentes sont :
- ne pas indiquer les cotes critiques ;
- tolérancer toute la pièce sans hiérarchie ;
- oublier l’usage final ;
- confondre précision de coupe et exigence fonctionnelle ;
- ne pas préciser les zones à contrôler ;
- transmettre plusieurs fichiers avec des versions différentes ;
- ne pas distinguer les zones visibles, manipulées ou assemblées ;
- demander une finition sans préciser l’objectif attendu ;
- oublier les contraintes liées à une opération après découpe.
Ces erreurs ne bloquent pas toujours le projet, mais elles peuvent entraîner des questions supplémentaires avant devis ou validation.
Pour anticiper les points sensibles dès le dessin, consultez notre guide sur les erreurs de conception sur une pièce aluminium découpée au laser.
Quelles informations transmettre pour une analyse claire ?
Pour faciliter l’analyse d’une pièce aluminium découpée au laser, le plan doit permettre de comprendre à la fois la forme et la fonction.
Les informations utiles sont :
- matière souhaitée ;
- épaisseur ;
- fichier de découpe exploitable ;
- plan PDF lisible ;
- unités ;
- version du plan ;
- cotes fonctionnelles ;
- tolérances importantes ;
- zones à contrôler ;
- usage final ;
- contraintes de montage ;
- exigences de chant ou de finition ;
- opérations prévues après découpe.
Il est préférable de ne pas laisser les tolérances importantes implicites. Si une cote est critique, elle doit être identifiable.
Pour préparer une demande complète, vous pouvez consulter les informations à fournir avant un devis en découpe laser aluminium.
Comment formuler une demande de tolérance avant devis
Une demande claire ne se limite pas à joindre un fichier. Elle explique ce qui doit être maîtrisé et pourquoi.
Exemples de formulations utiles :
“Les entraxes de fixation sont fonctionnels et doivent être contrôlés.”
“Les contours extérieurs sont indicatifs ; les perçages de montage sont prioritaires.”
“La pièce sera visible après assemblage, avec attention particulière sur les chants extérieurs.”
“Les ouvertures internes servent au passage de composants : vérifier les zones de contact.”
“La pièce doit être assemblée avec une autre pièce découpée et pliée.”
Ces indications aident à orienter l’analyse technique vers les bonnes zones.
Quand demander un échange technique ?
Un échange technique est utile lorsque la pièce comporte des contraintes qui ne sont pas évidentes à lire sur le plan.
C’est notamment le cas si :
- plusieurs cotes sont critiques ;
- la pièce doit s’assembler avec d’autres composants ;
- les perçages servent au positionnement ;
- les chants sont fonctionnels ;
- l’usage final est sensible ;
- la pièce est visible ;
- une finition ou un traitement est prévu ;
- la géométrie comporte des zones fines ou ajourées ;
- un contrôle particulier est attendu.
Dans ces situations, l’échange permet de valider si les exigences sont bien comprises avant lancement ou chiffrage.
Besoin de faire vérifier les cotes critiques de votre pièce aluminium ?
Vous pouvez transmettre votre plan avec la matière, l’épaisseur, les cotes fonctionnelles, l’usage final et les zones à contrôler. L’analyse technique permet de vérifier si les tolérances demandées sont cohérentes avec la géométrie, la découpe, la finition et l’usage attendu.
FAQ
Quelle tolérance prévoir en découpe laser aluminium ?
Il n’existe pas une seule réponse valable pour toutes les pièces. La tolérance dépend de la matière, de l’épaisseur, de la géométrie, des cotes fonctionnelles, du niveau de finition et de l’usage final. Le plus important est d’identifier les dimensions réellement critiques sur le plan.
Faut-il tolérancer toutes les cotes d’une pièce aluminium ?
Non. Il est préférable de distinguer les cotes critiques des cotes secondaires. Les entraxes, perçages fonctionnels, surfaces d’appui et zones d’assemblage doivent être clairement identifiés si leur précision conditionne l’usage de la pièce.
Quelle différence entre précision de découpe et tolérance fonctionnelle ?
La précision de découpe concerne le résultat obtenu par le procédé. La tolérance fonctionnelle correspond au besoin réel de la pièce dans son environnement : montage, assemblage, positionnement, contrôle, visibilité ou manipulation.
L’épaisseur influence-t-elle les tolérances ?
L’épaisseur peut influencer l’analyse d’une pièce, surtout lorsqu’elle est associée à une géométrie complexe, des ajours, des zones fines ou des exigences de chant. Elle doit donc être étudiée avec la forme de la pièce et son usage final.
Comment indiquer les tolérances utiles sur un plan ?
Il faut identifier les cotes critiques, préciser les zones fonctionnelles, indiquer l’usage final et distinguer les exigences dimensionnelles des attentes sur le chant ou la finition. Un plan PDF annoté, accompagné d’un fichier exploitable, facilite l’analyse.
