Découpe laser aluminium : quelles informations fournir avant devis ou validation ?
Avant de demander un devis pour une pièce en aluminium découpée au laser, il est utile de transmettre les bons éléments techniques dès le départ. Un plan seul peut parfois suffire à ouvrir l’échange, mais il ne permet pas toujours de valider la faisabilité, la qualité attendue ou les contraintes liées à l’usage final.
Pour préparer un projet de découpe laser aluminium, les informations les plus utiles concernent la matière, l’épaisseur, le fichier disponible, la géométrie de la pièce, les volumes, les tolérances attendues et les éventuelles opérations après découpe.
Pourquoi les informations techniques changent l’analyse de faisabilité
En découpe laser aluminium, la faisabilité ne dépend pas uniquement du contour à découper. La nuance, l’épaisseur, les détails de géométrie, la qualité du chant et les opérations prévues ensuite peuvent modifier l’analyse technique.
Deux pièces de forme proche peuvent ainsi demander une approche différente si l’une doit être pliée, assemblée, soudée ou rester visible après montage. Plus les contraintes sont précisées tôt, plus l’échange technique est clair.
Pour une vision globale du procédé, consultez aussi notre page dédiée pour préparer un projet de découpe laser aluminium.

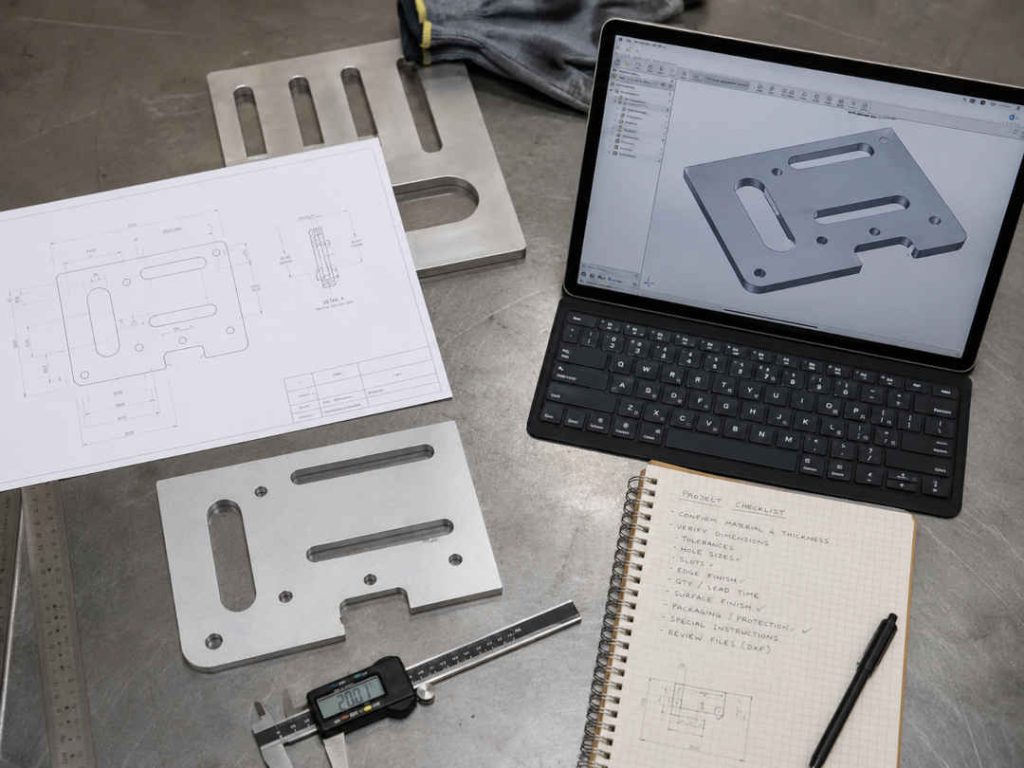

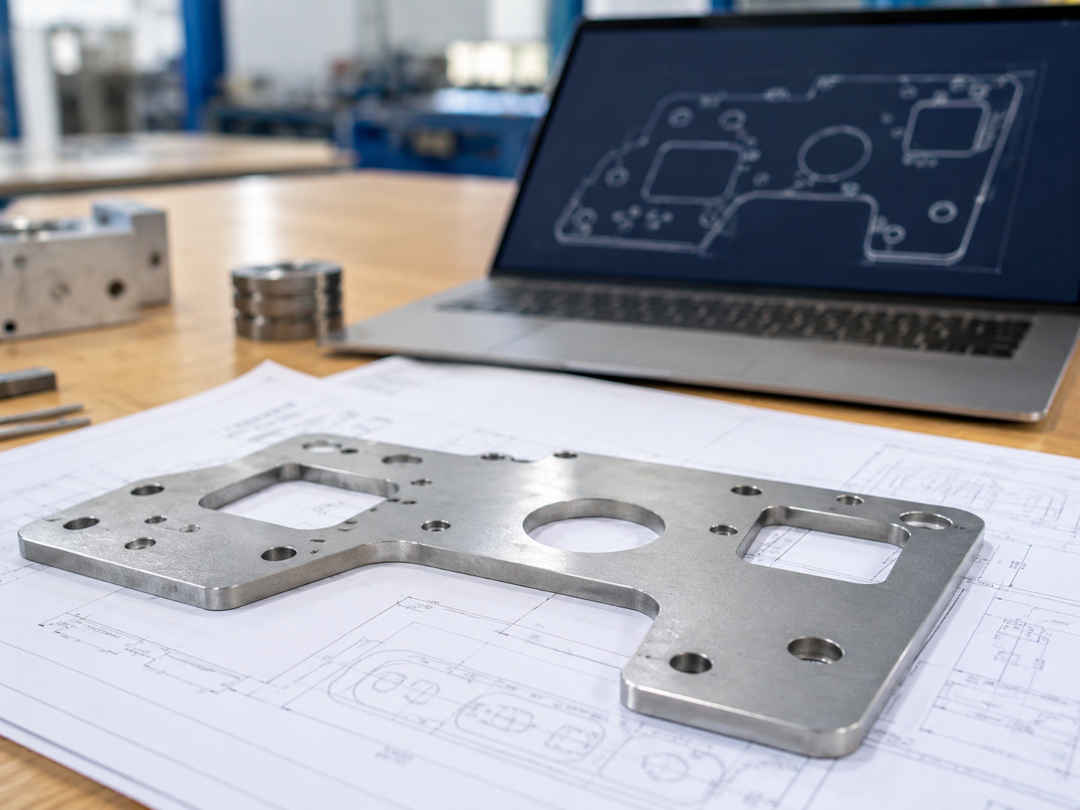

Les fichiers utiles pour analyser une pièce aluminium
Pour analyser une pièce, le plus simple est de transmettre les fichiers disponibles dans leur version la plus à jour.
Les formats utiles peuvent inclure :
- un fichier DXF ou DWG pour le contour de découpe ;
- un fichier STEP si la pièce s’intègre dans un ensemble ;
- un plan PDF coté pour préciser les dimensions, tolérances et repères ;
- la version du plan, les unités et l’échelle utilisée.
Lorsque plusieurs fichiers existent, il est important d’indiquer lequel fait foi. Cela évite les écarts entre un plan PDF, un fichier de découpe et une version 3D.
Les informations matière à préciser
La matière influence directement l’analyse. Lorsque l’information est disponible, indiquez la nuance d’aluminium souhaitée, l’épaisseur, l’état de surface et toute exigence esthétique particulière.
À préciser si possible :
- nuance ou type d’aluminium connu ;
- épaisseur de la tôle ou plaque ;
- face visible ou zone esthétique ;
- présence d’un film de protection ;
- contrainte liée à un traitement ou une finition après découpe.
Si la nuance n’est pas encore définie, il est préférable de l’indiquer clairement plutôt que de laisser l’information implicite. L’échange technique pourra alors intégrer ce point dans la validation.
Les contraintes liées à la pièce
La géométrie de la pièce est un élément central. Les dimensions générales, les ajours, les perçages, les zones fines, les rayons ou les contours serrés peuvent influencer la faisabilité et le résultat attendu.
Il est aussi utile de préciser le rôle de la pièce : support, capot, platine, élément visible, pièce de montage, composant à assembler ou élément destiné à recevoir une reprise.
L’usage final aide à comprendre les zones sensibles : tenue mécanique, aspect, montage, alignement, contact avec une autre pièce ou besoin de répétabilité sur plusieurs lots.
Les attentes qualité à clarifier
La qualité attendue doit être exprimée dès la demande. En aluminium, le chant de coupe, la bavure éventuelle, l’aspect du bord et la compatibilité avec l’assemblage peuvent être importants selon l’usage.
Les points à clarifier sont notamment :
- chant visible ou non visible ;
- bavure acceptable ou non ;
- tolérance nécessaire pour le montage ;
- exigence d’aspect ;
- besoin éventuel d’ébavurage, reprise ou finition.
Une tolérance implicite peut créer un malentendu. Si certaines dimensions sont fonctionnelles, mieux vaut les identifier clairement sur le plan.
Pour éviter les attentes implicites sur le bord de la pièce, indiquez si un ébavurage aluminium après découpe laser est attendu sur toute la pièce ou seulement sur certaines zones.
Les volumes et le contexte de fabrication
Le volume attendu oriente aussi l’analyse. Une demande pour prototype, petite série, série répétitive ou ensemble assemblé ne se prépare pas exactement de la même manière.
Indiquez si la demande concerne :
- une pièce unique ;
- un prototype ;
- une petite série ;
- une fabrication récurrente ;
- une pièce destinée à un assemblage plus large.
Erreurs fréquentes dans une demande de découpe laser aluminium
Certaines demandes ralentissent l’analyse parce qu’il manque des informations essentielles. Les cas les plus fréquents sont :
- un plan incomplet ou non coté ;
- une matière non précisée ;
- une épaisseur absente ;
- une tolérance supposée mais non indiquée ;
- une finition attendue mais non demandée ;
- un usage final non décrit ;
- plusieurs versions de fichiers sans indication claire.
Ces points ne bloquent pas toujours l’échange, mais ils peuvent nécessiter des allers-retours avant de confirmer la faisabilité ou de préparer une réponse exploitable.
Avant d’envoyer votre demande : les points à vérifier
Avant de transmettre un plan pour une découpe laser aluminium, vérifiez que votre demande précise au minimum :
- le fichier exploitable disponible : DXF, DWG, STEP ou plan PDF ;
- la matière souhaitée, l’épaisseur et l’état de surface attendu ;
- les quantités prévues : prototype, petite série ou fabrication récurrente ;
- les contraintes fonctionnelles : montage, assemblage, aspect visible, tolérances ;
- les attentes sur le chant, l’ébavurage, la reprise ou la finition.
Si certains éléments ne sont pas encore définis, indiquez-le clairement dans votre demande. Cela permet d’orienter l’échange technique et d’éviter les interprétations implicites.
