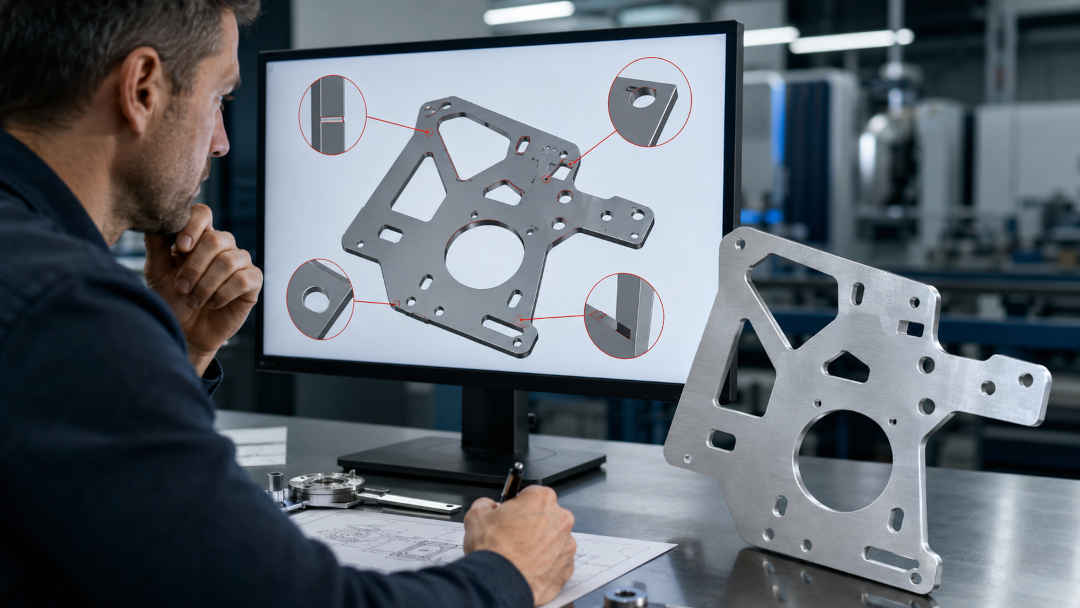

Pièce aluminium découpée au laser : erreurs de conception à éviter

Une pièce aluminium peut être découpable au laser sans être immédiatement exploitable. C’est souvent là que se joue la qualité réelle du projet : non seulement obtenir la bonne forme, mais aussi une pièce stable, manipulable, contrôlable, compatible avec son montage et cohérente avec son usage final.

Avant d’envoyer un plan en fabrication, certaines décisions de conception méritent donc d’être vérifiées : géométrie, épaisseur, ajours, perçages, zones fines, finition attendue, tolérances et niveau de détail transmis. Cette étape permet de limiter les ambiguïtés, les reprises inutiles et les allers-retours techniques.

Une pièce découpable	Une pièce exploitable
Le contour peut être produit	La pièce reste adaptée à son montage
Les ajours sont réalisables	Les zones autour des ajours restent cohérentes
L’épaisseur est compatible avec la coupe	L’épaisseur est cohérente avec la géométrie
Le chant existe après coupe	Le chant répond à l’usage réel
Le plan donne une forme	Le plan précise les zones critiques

Pourquoi une pièce découpable n’est pas toujours exploitable

En découpe laser aluminium, la faisabilité ne dépend pas seulement du contour à couper. Le comportement de la pièce dépend aussi de la matière restante entre les ouvertures, de l’épaisseur, des zones fonctionnelles, des rayons internes et du niveau de finition attendu. C’est cette combinaison qui permet d’obtenir une pièce réellement exploitable après découpe.

Pour replacer ces choix de conception dans une vision plus globale du procédé, consultez nos points de vigilance en découpe laser aluminium.

Erreur n°1 : prévoir des formes trop fines ou trop fragiles

Les zones fines sont fréquentes sur les pièces aluminium : languettes, pattes de fixation, ponts entre deux ajours, petites attaches, découpes décoratives ou fonctionnelles. Elles peuvent toutefois devenir sensibles pendant la découpe, la manipulation ou l’assemblage.

Le risque n’est pas seulement de “réussir” ou non la coupe. Il faut aussi se demander si la zone restera suffisamment robuste pour l’usage prévu.

Avant validation, vérifiez notamment :

les languettes très étroites ;
les contours longs et fins ;
les petits détails isolés ;
les zones ajourées avec peu de matière restante ;
les parties qui seront manipulées, vissées, pliées ou assemblées ensuite.

Une pièce aluminium destinée à être montée, serrée, clipsée ou manipulée doit garder une cohérence mécanique avec son usage. Si une zone semble fragile sur le plan, elle le sera souvent encore plus une fois la pièce découpée.

Erreur n°2 : placer des perçages ou ajours trop proches des bords

Un perçage ou un ajour proche d’un bord peut affaiblir localement la pièce. Cela peut aussi rendre le plan plus difficile à interpréter si la fonction de l’ouverture n’est pas claire : passage de vis, ventilation, allègement, indexage, fixation, esthétique ou contrainte d’assemblage.

Dans une pièce aluminium découpée au laser, chaque ouverture doit être pensée avec son environnement immédiat. Une distance insuffisante entre un trou, un bord ou une autre découpe peut créer une zone sensible.

La bonne question à se poser n’est pas seulement : “le trou est-il découpable ?”
Elle est plutôt : “la matière restante autour de ce trou est-elle cohérente avec la fonction de la pièce ?”

Erreur n°3 : négliger les angles internes et les zones de contrainte

Les angles internes très marqués peuvent poser question selon l’usage final de la pièce. Ils peuvent créer des zones de concentration de contraintes, compliquer un ajustement ou rendre certains assemblages moins tolérants.

Lorsque la pièce doit être montée avec d’autres composants, guidée, positionnée ou soumise à des efforts, les rayons internes et les transitions de géométrie doivent être cohérents avec la fonction attendue.

Tous les angles internes n’ont pas le même niveau de criticité. Un angle situé sur une zone décorative n’a pas le même impact qu’un angle placé sur une surface d’appui, un logement, une interface de montage ou une zone soumise à effort. Le plan doit donc permettre d’identifier les angles réellement fonctionnels.

Il est utile de préciser :

les zones fonctionnelles ;
les surfaces d’appui ;
les interfaces avec d’autres pièces ;
les contraintes de montage ;
les zones visibles ou sensibles.

Une géométrie propre sur fichier ne suffit pas toujours. La pièce doit aussi être compatible avec son environnement d’utilisation.

Erreur n°4 : choisir l’épaisseur sans tenir compte de la géométrie

L’épaisseur d’aluminium ne doit pas être choisie seule. Elle doit être cohérente avec la taille de la pièce, ses ajours, ses détails, ses fixations et son rôle mécanique.

Une épaisseur peut être adaptée à une pièce simple, mais moins pertinente pour une pièce très ajourée, très fine ou comportant de nombreux détails rapprochés. À l’inverse, une pièce plus épaisse peut demander une réflexion spécifique sur le chant, la finition ou la précision attendue.

Avant consultation, il faut donc croiser deux questions :

L’épaisseur est-elle adaptée à la fonction de la pièce ?
La géométrie reste-t-elle cohérente avec cette épaisseur ?

Pour approfondir ce point, consultez notre page sur les effets de l’épaisseur sur la découpe aluminium.

À retenir : la faisabilité ne dépend pas seulement de la matière et de l’épaisseur. Elle dépend aussi du dessin complet de la pièce : contours, détails, ajours, zones fragiles et exigences d’usage.

Erreur n°5 : ne pas préciser l’exigence de chant ou de finition

Le chant de coupe est une partie fonctionnelle de la pièce. Il peut rester brut, être visible, être manipulé, servir de surface d’appui ou nécessiter une reprise selon l’usage final.

Sans indication claire, il peut y avoir un écart entre le résultat attendu et le besoin réel. Une pièce technique, une pièce visible, une pièce à assembler ou une pièce manipulée régulièrement n’ont pas toujours le même niveau d’exigence.

Précisez si le chant doit répondre à une attente particulière :

aspect visuel ;
contact manuel ;
montage avec une autre pièce ;
zone fonctionnelle ;
besoin d’ébavurage ;
finition avant peinture, traitement ou assemblage.

Pour mieux cadrer ce sujet, consultez notre contenu dédié à la qualité du chant de coupe aluminium. Si certaines zones doivent être manipulées, assemblées ou préparées avant traitement, mieux vaut anticiper le besoin d’ébavurage aluminium après découpe laser.

Erreur n°6 : transmettre un plan incomplet ou ambigu

Un plan incomplet peut ralentir l’analyse technique. Il peut aussi entraîner des questions inutiles si certaines informations essentielles manquent.

Pour une pièce aluminium découpée au laser, les éléments utiles sont généralement :

le fichier de découpe ;
un plan PDF lisible ;
la matière souhaitée ;
l’épaisseur ;
les unités ;
la version du plan ;
les tolérances importantes ;
les zones fonctionnelles ;
les exigences de finition ;
l’usage final de la pièce.

Lorsque plusieurs fichiers sont transmis, ils doivent être cohérents entre eux. Si un DXF, un STEP et un PDF ne portent pas la même version, l’analyse devient plus incertaine. Pour préparer une demande complète, vous pouvez aussi consulter les informations à fournir avant un devis en découpe laser aluminium.

Erreur n°7 : ne pas expliquer l’usage final de la pièce

L’usage final aide à interpréter le plan. Une même géométrie peut être traitée différemment selon que la pièce est décorative, structurelle, intégrée dans un assemblage, utilisée comme support, capot, entretoise, bride, platine ou élément de protection.

Sans cette information, certaines exigences restent implicites : état de bord, précision fonctionnelle, finition, zone visible, manipulation, montage ou contrôle.

Indiquer l’usage final ne signifie pas tout détailler. Une phrase suffit souvent à orienter l’analyse :

“Pièce visible après montage.”
“Platine de fixation avec zones d’appui fonctionnelles.”
“Capot aluminium à assembler avec pièces pliées.”
“Pièce destinée à être manipulée régulièrement.”

À retenir : plus le contexte d’utilisation est clair, plus il est simple de distinguer les dimensions critiques, les zones sensibles et les exigences réellement importantes.

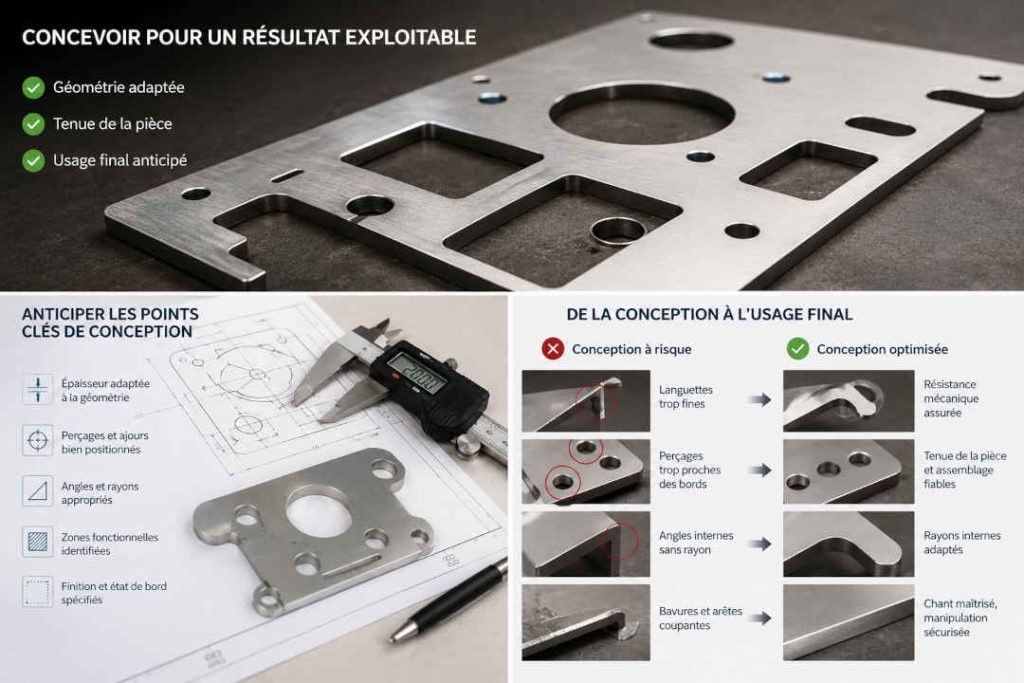

Comment sécuriser une pièce aluminium avant consultation

Avant d’envoyer une pièce aluminium en découpe laser, une vérification simple permet de réduire les ambiguïtés.

Posez-vous les questions suivantes :

La matière et l’épaisseur sont-elles précisées ?
Les zones fines sont-elles nécessaires et suffisamment robustes ?
Les perçages sont-ils cohérents avec les bords et les autres découpes ?
Les angles internes sont-ils adaptés à l’usage ?
Les zones fonctionnelles sont-elles identifiées ?
Le niveau de finition attendu est-il clair ?
Le plan indique-t-il les tolérances importantes ?
Les fichiers transmis sont-ils à jour et cohérents ?
L’usage final est-il expliqué ?

Une erreur fréquente consiste à ne pas distinguer les cotes critiques des cotes secondaires. Il est préférable d’identifier les dimensions réellement fonctionnelles : entraxes de fixation, surfaces d’appui, interfaces avec d’autres pièces, zones de montage ou éléments visibles. Cela évite de traiter toute la pièce avec le même niveau d’exigence.

Lorsque la pièce est complexe, sensible ou destinée à un assemblage, un échange technique en amont peut aider à valider les points critiques avant fabrication.

Besoin de valider une pièce aluminium avant découpe ?

Vous pouvez transmettre votre plan pour analyse technique : fichier de découpe, plan PDF, matière, épaisseur, contraintes fonctionnelles et finition attendue.
Un échange en amont permet de vérifier les points sensibles avant lancement : géométrie, zones fragiles, chant, reprise éventuelle et cohérence avec l’usage final.

Une pièce aluminium bien conçue ne se limite pas à un contour correct. Elle anticipe la fabrication, la manipulation, l’assemblage, le niveau de finition et le contrôle attendu. Plus ces éléments sont clairs dès la consultation, plus l’analyse technique peut être ciblée sur les vrais points de vigilance.

FAQ

Peut-on découper une pièce aluminium complexe au laser ?

Oui, mais la faisabilité dépend de la matière, de l’épaisseur, de la géométrie, des détails internes, des zones fines et du niveau de finition attendu. Une pièce complexe doit être analysée dans son ensemble, pas seulement contour par contour.

Quelles erreurs de conception sont les plus fréquentes ?

Les erreurs fréquentes concernent les formes trop fines, les ajours proches des bords, les perçages mal positionnés, les angles internes non adaptés, l’absence de tolérances de déoucpe laser fonctionnelles et le manque d’information sur la finition attendue.

Pourquoi l’usage final doit-il être précisé ?

L’usage final permet de comprendre quelles zones sont critiques : surfaces visibles, zones de montage, zones de contact, chants manipulés, assemblages ou contraintes mécaniques. Cette information aide à éviter les interprétations incorrectes du plan.

Faut-il prévoir un ébavurage après découpe laser aluminium ?

Cela dépend de l’usage de la pièce, de l’exigence de chant, des manipulations prévues et de la finition attendue. Si le chant est visible, touché, assemblé ou fonctionnel, il est préférable de le préciser dès la consultation.

Quels fichiers transmettre pour une pièce aluminium découpée au laser ?

Il est utile de transmettre un fichier exploitable pour la découpe, accompagné d’un plan PDF indiquant la matière, l’épaisseur, les unités, les tolérances importantes, les zones fonctionnelles et la finition souhaitée. Lorsque disponible, un fichier STEP peut aussi aider à comprendre l’intégration de la pièce.
