En fonderie, une pièce métallique ne se limite pas à sa forme, à sa matière ou à sa fonction mécanique. Elle doit souvent pouvoir être identifiée, suivie, contrôlée et associée à un lot, une référence ou une étape de production. Dans un atelier, cette information peut faire la différence entre une pièce correctement orientée dans le flux et une pièce qui génère un doute au contrôle, à l’assemblage ou en maintenance.
C’est dans ce contexte que le marquage laser prend tout son intérêt.

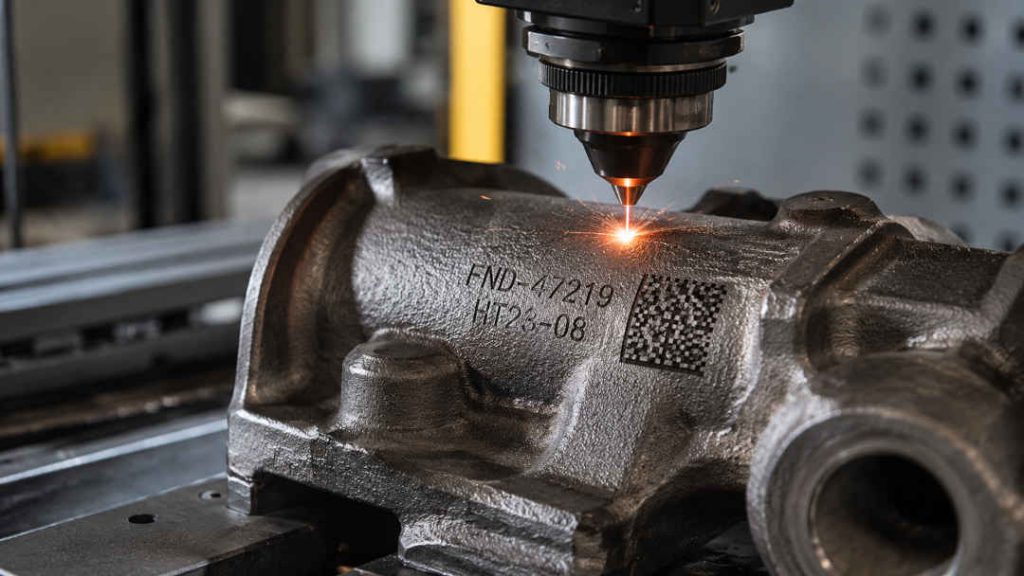

Le marquage laser en fonderie consiste à inscrire une information directement sur une pièce ou sur un support lié à la production, sans ajout d’étiquette rapportée. Il peut s’agir d’un code, d’un numéro de série, d’un logo, d’un repère de montage, d’une référence produit ou d’une information de traçabilité.
Pour les industriels, l’enjeu est simple : obtenir un marquage lisible, durable et compatible avec les contraintes des pièces de fonderie. Surface irrégulière, matière brute, traitements ultérieurs, environnement de production exigeant : le choix du procédé doit être anticipé dès la conception ou l’industrialisation.
Avant d’entrer dans les critères techniques, il est utile de bien définir ce que recouvre le marquage laser dans un contexte de fonderie.
Le marquage laser en fonderie consiste à inscrire une information directement sur une pièce métallique issue de moulage. Il peut servir à identifier une référence, un lot, un repère de montage ou une donnée de traçabilité, sous réserve de compatibilité avec la matière et l’état de surface.
Qu’est-ce que le marquage laser en fonderie ?
Le marquage laser est un procédé d’identification qui utilise un faisceau laser pour modifier localement la surface d’une pièce. Selon la matière, l’état de surface et le résultat attendu, le laser peut produire un contraste visuel, une gravure superficielle ou une inscription plus marquée dans le métal.
Dans le contexte de la fonderie, il est utilisé pour identifier des pièces issues de moulage, avant ou après certaines opérations de reprise. Le marquage peut être appliqué sur des pièces en fonte, en acier moulé, en aluminium ou sur d’autres alliages métalliques, sous réserve de faisabilité technique.
L’objectif n’est pas seulement esthétique. Le marquage sur pièces de fonderie répond surtout à des besoins industriels : suivi de production, contrôle qualité, traçabilité, assemblage, maintenance ou gestion de lots.
Une fois cette définition posée, la question devient plus concrète : pourquoi choisir ce type d’identification plutôt qu’une étiquette, une frappe mécanique ou un repère ajouté après fabrication ?
Pourquoi utiliser le marquage laser sur des pièces de fonderie ?
Les pièces de fonderie peuvent passer par plusieurs étapes : moulage, décochage, grenaillage, usinage, découpe, soudage, finition, contrôle, stockage ou assemblage. À chaque étape, l’identification de la pièce peut devenir critique.
Le marquage laser permet de répondre à plusieurs besoins :
- identifier une pièce sans étiquette collée ;
- conserver une information directement sur le métal ;
- limiter les risques d’erreur entre références proches ;
- faciliter le contrôle visuel ou automatisé ;
- accompagner la traçabilité interne ;
- préparer les opérations d’assemblage ou de maintenance.
Dans certains cas, le marquage sert à distinguer des variantes de production. Dans d’autres, il permet de relier une pièce à un dossier technique, à un plan, à un lot matière ou à une étape de contrôle.
Mais pour bien choisir le procédé, il faut aussi clarifier le vocabulaire. En atelier comme dans les cahiers des charges, les termes “marquage” et “gravure” sont parfois utilisés de manière interchangeable, alors qu’ils ne renvoient pas toujours au même besoin.
Marquage, gravure laser et identification : quelle différence ?
Les termes “marquage laser” et “gravure laser” sont souvent associés. Ils ne désignent pourtant pas toujours le même niveau d’action sur la surface.
Le marquage laser vise principalement à créer une information lisible sur la pièce. Il peut produire un changement de teinte, un contraste ou une modification superficielle.
La gravure laser implique généralement un enlèvement ou une modification plus marquée de matière. Elle peut être recherchée lorsque l’inscription doit résister davantage aux frottements, aux manipulations ou à certains traitements ultérieurs.
Pour une pièce de fonderie, le choix entre marquage et gravure dépend de plusieurs paramètres : matière, rugosité, zone disponible, profondeur attendue, lisibilité, contraintes mécaniques, traitements après marquage et conditions d’utilisation de la pièce.
Cette distinction est importante, car le laser industriel ne répond pas à un seul usage. Selon le besoin, il peut servir à découper, souder, graver ou identifier une pièce. Pour mieux situer ces procédés, vous pouvez consulter notre article sur les différents usages du laser industriel.
Cette distinction est importante, car les pièces de fonderie présentent rarement les mêmes conditions qu’une tôle plane ou qu’un composant usiné sur toute sa surface. Le support lui-même impose ses propres contraintes.
Les contraintes spécifiques des pièces de fonderie
Sur une pièce de fonderie, la qualité du marquage dépend de la zone choisie, de la rugosité, de la géométrie, des opérations de finition et du niveau de lisibilité attendu. Une surface irrégulière ou une zone reprise après marquage peut réduire l’intérêt de l’identification.
Le marquage laser sur fonderie ne se raisonne pas comme un marquage sur une surface parfaitement plane. Les pièces moulées présentent souvent des particularités qui influencent directement le résultat final.
Ces contraintes ne rendent pas le marquage impossible, mais elles doivent être prises en compte suffisamment tôt pour éviter une inscription peu lisible, mal positionnée ou altérée par une opération ultérieure.
L’état de surface
Une surface brute de fonderie peut être irrégulière, rugueuse ou hétérogène. Cela peut réduire le contraste du marquage ou compliquer la lecture d’un code. Il faut donc choisir une zone adaptée, suffisamment stable et accessible.
Lorsque la pièce est destinée à recevoir une opération d’usinage, le marquage peut être positionné sur une zone reprise ou sur une zone non fonctionnelle. Ce choix doit être validé avec le bureau d’études ou la production.
L’état de surface est donc souvent le premier filtre de faisabilité. Mais il ne suffit pas : même une zone techniquement marquable doit rester accessible au faisceau laser et lisible une fois la pièce manipulée ou assemblée.
La géométrie de la pièce
Les pièces de fonderie peuvent présenter des formes complexes, des nervures, des rayons, des bossages ou des zones difficilement accessibles. Le marquage laser nécessite une zone exposée au faisceau et compatible avec la lecture attendue.
Un marquage placé trop près d’un bord, d’une zone déformée, d’un plan de joint ou d’une surface fortement inclinée peut perdre en lisibilité.
C’est pourquoi l’emplacement du marquage ne doit pas être choisi uniquement parce qu’il reste “de la place” sur la pièce. Il doit être pensé comme une fonction à part entière : visible, exploitable et compatible avec le cycle de fabrication.
La matière
Fonte, acier moulé, aluminium ou alliages spécifiques ne réagissent pas de la même manière au faisceau laser. Le contraste obtenu, l’aspect du marquage et sa tenue peuvent varier selon la composition du métal et son état de surface.
C’est pourquoi un essai ou une validation technique reste utile lorsque la pièce, la matière ou le cahier des charges présente une contrainte particulière.
La matière influence le résultat, mais elle n’est pas le seul facteur. Les opérations réalisées après marquage peuvent elles aussi modifier, masquer ou dégrader l’inscription.
Les traitements après marquage
Une pièce peut être grenaillée, peinte, usinée, polie, nettoyée ou traitée après marquage. Ces étapes peuvent modifier la lisibilité de l’inscription. Il faut donc définir le bon moment pour marquer : avant ou après finition, avant ou après reprise, avant ou après assemblage.
Un marquage réalisé trop tôt peut être altéré par une opération ultérieure. Un marquage réalisé trop tard peut être plus difficile à intégrer dans le flux de production.
Ces contraintes montrent que le marquage laser n’est pas seulement une question de machine. Il s’agit aussi de choisir le bon moment, la bonne zone et le bon niveau d’information à inscrire.
Machine de marquage laser en fonderie : quels critères regarder ?
La requête “machine de marquage laser fonderie” traduit souvent une question plus large : quelle solution technique permet de marquer correctement des pièces métalliques issues de fonderie ?
La réponse dépend du besoin réel. Il peut s’agir d’un marquage ponctuel, d’un marquage répété sur une série, d’une identification de lots ou d’un repère intégré dans un processus industriel plus complet.
Plusieurs critères doivent donc être étudiés.
Le type de laser
Le laser fibre est fréquemment associé au marquage des métaux. D’autres technologies peuvent exister selon les matériaux et les applications. Le choix dépend du support, du contraste recherché, de la cadence, de la profondeur souhaitée et des contraintes d’intégration.
Le type de laser influence le résultat, mais il ne remplace pas l’analyse de la pièce. Une technologie adaptée à la matière doit aussi être compatible avec la zone à marquer et avec les conditions de production.
La zone de marquage
Avant de choisir une machine ou un procédé, il faut définir l’emplacement du marquage. Cette zone doit être accessible, lisible et compatible avec la fonction de la pièce. Elle ne doit pas gêner un assemblage, une surface fonctionnelle, une zone d’appui ou une reprise d’usinage.
C’est souvent à cette étape que les échanges entre achats, bureau d’études et production sont les plus utiles. Une zone acceptable sur le plan peut se révéler moins pertinente une fois la pièce réelle manipulée, bridée ou contrôlée.
La lisibilité attendue
Un simple repère visuel ne demande pas le même niveau de précision qu’un code destiné à être lu automatiquement. Plus le marquage contient d’informations, plus la qualité de surface, la résolution et la stabilité de la pièce deviennent importantes.
Il faut donc préciser dès le départ si le marquage doit être lu par un opérateur, par une caméra, par un lecteur ou simplement servir de repère interne. Ce niveau d’exigence conditionne le choix du format, de la taille et de l’emplacement.
L’intégration en production
Le marquage peut être réalisé sur un poste dédié, intégré à une ligne, ajouté après contrôle ou prévu dans une phase de reprise. Dans une logique industrielle, il faut penser au flux : manutention, orientation de la pièce, temps de cycle, sécurité, contrôle et traçabilité.
Un bon marquage est un marquage techniquement réalisable, mais aussi facile à intégrer dans le quotidien de production. S’il complique trop la manutention ou crée une étape mal positionnée, il risque de devenir une source de friction.
La sécurité
Une machine de marquage laser impose des précautions adaptées : enceinte, protection, aspiration éventuelle, formation des opérateurs, gestion des accès et respect des consignes internes. Ce point ne doit pas être traité comme un détail, surtout en environnement de production.
Une fois ces critères posés, il devient plus simple de décider à quel moment intégrer le marquage dans un projet. Et sur ce point, l’anticipation fait souvent gagner du temps.
Quand prévoir le marquage laser dans un projet de pièce de fonderie ?
Le meilleur moment pour penser au marquage est souvent en amont, dès la conception ou l’industrialisation.
Lorsqu’un plan de pièce est déjà figé, il peut être plus difficile de trouver une zone disponible, lisible et compatible avec le procédé. À l’inverse, si le besoin d’identification est intégré tôt, le bureau d’études peut prévoir une zone plane, une réserve de matière, un emplacement non fonctionnel ou une orientation facilitant le marquage.
Les bonnes questions à se poser sont les suivantes :
- Quelle information doit être marquée ?
- Le marquage doit-il être lu par un opérateur ou par un système automatique ?
- La pièce sera-t-elle peinte, grenaillée, usinée ou assemblée après marquage ?
- La zone choisie restera-t-elle visible pendant toute la vie de la pièce ?
- Le marquage doit-il résister aux manipulations, aux frottements ou à l’environnement d’usage ?
- Le marquage concerne-t-il une pièce unitaire, une série ou plusieurs variantes ?
Ces questions permettent de transformer une demande générale de marquage en cahier des charges exploitable.
Elles permettent aussi d’éviter les erreurs les plus courantes, celles qui apparaissent souvent lorsque le marquage est traité trop tard ou comme une simple opération de finition.
Marquage industriel en fonderie : les erreurs fréquentes
La première erreur consiste à placer le marquage sur une zone trop irrégulière. Même si le laser peut marquer le métal, la lisibilité finale dépend fortement du support.
La deuxième erreur est de choisir l’emplacement uniquement pour des raisons de place, sans tenir compte des opérations ultérieures. Une zone qui semble disponible sur le plan peut être reprise, masquée, peinte ou soumise à frottement.
La troisième erreur est de confondre marquage visible et marquage durable. Un marquage peut être lisible juste après réalisation, mais perdre son intérêt après finition ou usage.
La quatrième erreur est de ne pas définir le contenu exact du marquage. Un logo, un code, un numéro de lot ou une référence longue ne demandent pas le même espace ni la même précision.
La cinquième erreur est de traiter le marquage comme une opération isolée. En fonderie, il doit s’intégrer dans un processus global : fabrication, contrôle, manutention, stockage, assemblage et maintenance.
La bonne approche consiste donc à documenter le besoin avant de lancer la fabrication ou la reprise de pièce. Le plan, le dossier technique ou le cahier des charges doivent donner suffisamment d’informations pour valider la faisabilité.
Comment préparer un plan pour un marquage laser sur pièce de fonderie ?
Pour faciliter l’étude technique, le plan ou le dossier pièce doit préciser les informations utiles.
Il est recommandé d’indiquer :
- la matière de la pièce ;
- l’état de surface au moment du marquage ;
- la zone souhaitée ;
- les dimensions disponibles pour l’inscription ;
- le contenu du marquage ;
- les opérations prévues avant et après marquage ;
- les contraintes de lisibilité ;
- les contraintes fonctionnelles à ne pas impacter.
Lorsqu’il existe un doute, il vaut mieux signaler plusieurs zones possibles plutôt qu’un seul emplacement imposé. Cela laisse plus de marge pour choisir une solution compatible avec la pièce et le flux industriel.
Cette préparation est d’autant plus importante lorsque le marquage s’inscrit dans un projet plus large de transformation métallique. Dans ce cas, l’identification doit être cohérente avec toutes les autres opérations réalisées sur la pièce.
Marquage laser et transformation métallique : une approche globale
Dans un projet industriel, le marquage laser ne doit pas être séparé du reste de la fabrication. Une pièce de fonderie peut aussi passer par des opérations de reprise, d’assemblage ou de découpe laser dans l’industrie de la fonderie avant livraison.
L’identification de la pièce doit donc être pensée avec l’ensemble du processus. Un marquage utile est un marquage placé au bon endroit, au bon moment et avec le bon niveau de lisibilité.
Pour les services achats, cela permet de mieux comparer les solutions. Pour les bureaux d’études, cela évite de découvrir trop tard une contrainte de zone ou de surface. Pour la production, cela limite les ambiguïtés entre références proches. Pour la maintenance, cela facilite l’identification des pièces dans le temps.
Au final, le marquage laser n’est pas seulement une opération technique supplémentaire. C’est un outil de clarté industrielle, à condition qu’il soit pensé avec la pièce, son usage et son parcours de fabrication.
À retenir
Le marquage laser en fonderie répond à un besoin concret : identifier durablement des pièces métalliques dans un environnement industriel. Il peut contribuer à la traçabilité, au contrôle, à l’assemblage et à la maintenance, à condition d’être pensé dès le départ.
La réussite dépend principalement de la matière, de l’état de surface, de la zone disponible, du contenu à inscrire, des traitements ultérieurs et du niveau de lisibilité attendu.
Vous travaillez sur une pièce métallique issue de fonderie ou sur un assemblage intégrant des pièces découpées, reprises ou soudées ? Transmettez votre plan ou vos contraintes techniques pour étudier la faisabilité industrielle et identifier les points de vigilance dès l’amont.
Le choix d’une solution de marquage laser en fonderie doit tenir compte du type de pièce, du flux de production, des contrôles, de la sécurité opérateur et des étapes réalisées avant ou après marquage. Le marquage est plus fiable lorsqu’il est intégré dès la conception ou l’industrialisation.
FAQ
Qu’est-ce que le marquage laser en fonderie ?
Le marquage laser en fonderie est un procédé d’identification qui utilise un faisceau laser pour inscrire une information sur une pièce métallique issue de moulage. Il peut servir à marquer une référence, un code, un numéro de lot, un repère ou une donnée de traçabilité.
Le marquage laser tient-il sur une pièce de fonderie brute ?
Cela dépend de la matière, de la rugosité, de la zone choisie et des traitements réalisés après marquage. Une surface brute peut être marquée, mais la lisibilité doit être validée selon l’état réel de la pièce.
Quelle différence entre marquage laser et gravure laser ?
Le marquage laser vise surtout à créer une information lisible sur la surface. La gravure laser implique généralement une action plus marquée dans la matière. Le choix dépend de la durabilité attendue, de la lisibilité et des contraintes d’usage.
Où placer un marquage laser sur une pièce de fonderie ?
Il faut privilégier une zone accessible, stable, lisible et non fonctionnelle. Le marquage ne doit pas gêner l’assemblage, l’usinage, l’appui, l’étanchéité ou toute autre fonction critique de la pièce.
Faut-il prévoir le marquage laser dès la conception ?
Oui, c’est préférable. Prévoir le marquage dès la conception permet de réserver une zone adaptée, d’éviter les conflits avec les opérations ultérieures et de faciliter l’intégration dans le processus de production.
Le marquage laser DPM tient-il après grenaillage ?
Oui si on augmente la profondeur et qu’on valide la lisibilité après post-traitements ; viser > 99 % de taux de lecture (ISO/IEC 15415 / 29158).
