En fonderie, une pièce moulée ne sort pas toujours prête à être assemblée, usinée ou livrée. Après la coulée, certaines zones peuvent nécessiter un détourage, une ouverture fonctionnelle, une reprise localisée ou une découpe d’ajustement.
La découpe laser industrielle peut intervenir à cette étape pour travailler des zones précises, notamment sur des géométries fines ou des pièces métalliques dont la forme rend l’outillage traditionnel moins souple. Elle permet d’obtenir une découpe propre, répétable et adaptée à des trajectoires complexes, sous réserve de valider la matière, l’épaisseur, l’état de surface et le bridage.
Dans l’industrie de la fonderie, le laser ne remplace pas tous les procédés de reprise. Il devient pertinent lorsqu’il apporte de la précision, de la flexibilité ou une meilleure intégration dans le flux de production. Le bon choix dépend donc de la pièce, du volume, des contraintes qualité et des opérations prévues avant ou après découpe.

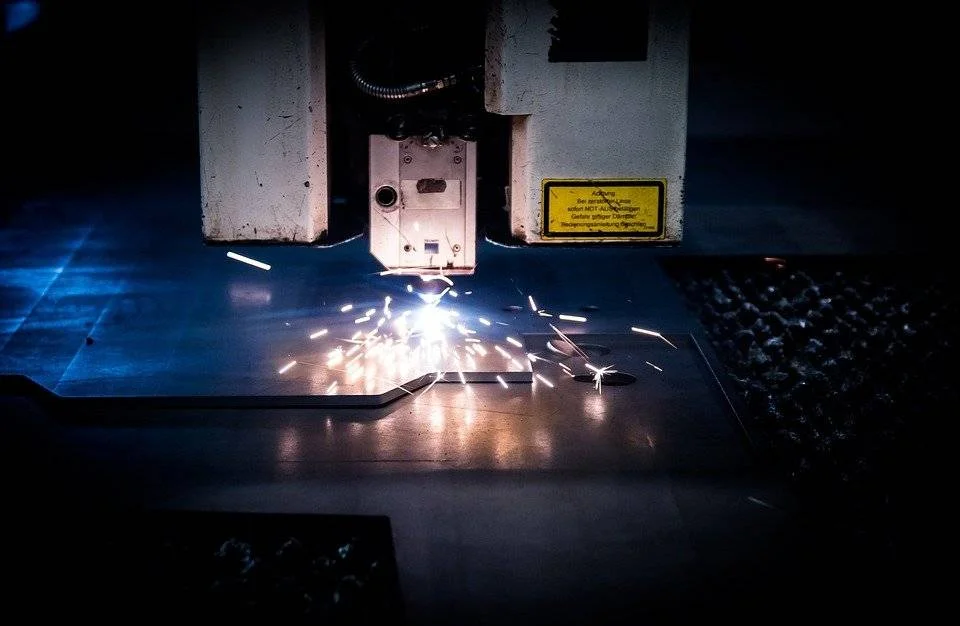

La découpe laser industrielle consiste à concentrer un faisceau laser sur une zone précise du métal afin de séparer, ouvrir ou ajuster une pièce selon une trajectoire définie. En fonderie, elle est surtout étudiée comme opération de reprise ou de finition sur pièces moulées, lorsque la précision de coupe et la flexibilité du procédé apportent un intérêt par rapport à l’usinage, à la scie, à la presse ou au jet d’eau.
Où intervient la découpe laser dans la chaîne fonderie ?
Selon le procédé (sous pression, sable, coquille gravité, cire perdue), la pièce sort avec carottes, bavures, masselottes et des zones à ouvrir (lumières, évents, logements capteurs).
Usages typiques du laser :
- Détourage/ébarbage de bavures fines (pièces Al/Mg à parois minces).
- Ouverture de fenêtres et lumières, découpes d’ajustement avant usinage.
- Perçage/micro-perforation pour passages d’air, d’huile, de fixations.
- Détourage de sous-ensembles minces (embases, pattes, nervures).
À savoir : l’enlèvement de gros massifs d’alimentation (gates/risers épais) reste le plus souvent réalisé par presses de détourage, scies ou usinage. Le laser excelle sur les épaisseurs faibles à moyennes et les géométries fines.
Repères procédé côté fonderie (utile pour la découpe)
- Pression maintenue jusqu’à solidification (sous pression) pour limiter les porosités et stabiliser la géométrie : la découpe bénéficie d’une paroi plus homogène.
- Moules en acier : leur tenue thermique dépasse le point de fusion de l’alliage injecté, assurant la répétabilité dimensionnelle avant finition.
- Post-traitements courants : détourage/usinage, grenaillage/sablage, traitements thermiques (ex. T6 pour certains AlSi) et revêtements (peinture/poudre/anodisation). La position de la découpe dans la gamme doit tenir compte de ces étapes.
Pourquoi le laser est pertinent sur pièces moulées
- Précision & fine kerf : largeur de trait typique ~0,1–0,3 mm ; géométries complexes sans outillage spécifique.
- Zone affectée thermiquement réduite (ZAT) : utile pour conserver les caractéristiques mécaniques proches du chant.
- Flexibilité : changement de référence sans fabriquer d’outillage ; programmation hors-ligne possible.
- Automatisation : intégration cellule robot 6 axes + positionnement/bridage ⇒ répétabilité en série.
- Moins de retouches : arêtes plus nettes, diminution d’ébavurage.
Matériaux et épaisseurs : repères généraux
- Aluminium/magnésium moulés sous pression : excellente compatibilité avec lasers fibre ~1,06 µm ; la découpe propre est généralement très efficace sur des parois fines à moyennes (ex. 1 à 4 mm, selon nuance et réglage).
- Zamak : possible, avec paramètres adaptés (gaz, focal).
- Fontes/acier moulé : souvent moins adaptés à la découpe laser standard (épaisseurs fortes et conductivité/oxydation), préférer scie/usinage pour les sections épaisses.
Les performances dépendent de l’alliage (ex. AlSi), de l’épaisseur, de l’état de surface, du bridage et des paramètres optiques.
Paramètres clés pour un résultat fiable
- Longueur d’onde : fibre ~1,06 µm (meilleure interaction sur métaux que CO₂ 10,6 µm, surtout sur Al/Mg).
- Puissance utile : selon l’épaisseur et la vitesse visée ; en pratique, l’industrie utilise fréquemment plusieurs kW pour le détourage rapide de pièces minces.
- Gaz d’assistance :
- O₂ (acier carbone) : vitesse & capacité d’épaisseur, chant oxydé.
- N₂ (Al/Mg, inox) : chant propre sans oxydation, pression/conso plus élevées.
- Air (cas spécifiques) : option économique, qualité variable à valider par essais.
- Focal & buse : conditionnent la densité de puissance et la stabilité de coupe (bavures, recuits, “suitage”).
- Aspiration & filtration : indispensables pour évacuer fumées/particules d’aluminium et protéger optiques et atelier.
- Pilotage & références : palpeurs ou vision 3D pour compenser les dispersions de fonderie et tenir les tolérances.
Bonnes pratiques d’implantation (découpe & traçabilité)
- Emplacement des découpes : prévoir appuis stables (bridage), limiter les vibrations sources de bavures.
- Séquence de gamme : placer la découpe avant peinture/anodisation ; si elle précède grenaillage/sablage, valider la qualité après post-traitement.
- Conception : réserver des dégagements pour buse et angles d’accès du robot ; éviter poches fermées qui concentrent les fumées.
- Essais initiaux : réaliser un DOE simple (vitesse/puissance/gaz/focal) pour stabiliser la fenêtre process.
Qualité de coupe et contrôle
- Chants propres : réduction d’ébavurage ; bonne aptitude à l’assemblage.
- Kerf fin & répétabilité : utile pour maintenir les tolérances et limiter les reprises d’usinage.
- Contrôle : inspection visuelle, mesure dimensionnelle ; si l’on se réfère à un cadre produit, la norme ISO 9013 décrit la classification des coupes thermiques (rugosité, bavure, perpendicularité, ZAT) — référence produit, pas une certification d’entreprise.
Découpe laser, usinage, scie, presse ou jet d’eau : quel procédé choisir ?
Le choix du procédé dépend de la géométrie, de l’épaisseur, du volume de production, du niveau de finition attendu et de la flexibilité nécessaire. Sur une pièce moulée, la découpe laser est surtout intéressante lorsque la zone à reprendre est précise, difficile à standardiser ou susceptible d’évoluer d’une série à l’autre.
- Presse de détourage / outillage dédié : très rapide en très grande série, mais peu flexible (coût et délai d’outillage).
- Scie/usinage : robuste sur sections épaisses ; plus lent et plus d’ébavurage sur parois fines.
- Jet d’eau : pas de ZAT, mais mise en œuvre (abrasif/eau) et cadence souvent moins favorables.
- Laser : meilleur compromis sur parois minces, géométries complexes et changements de série fréquents.
| Procédé | Intérêt principal | Points de vigilance |
|---|---|---|
| Découpe laser | Précision, flexibilité, trajectoires complexes | À valider selon matière, épaisseur, bridage et état de surface |
| Presse de détourage | Cadence élevée sur grande série | Outillage dédié, moins flexible en cas de changement de référence |
| Usinage | Maîtrise dimensionnelle sur zones fonctionnelles | Temps de cycle et coût selon complexité |
| Scie | Solution robuste sur sections simples ou épaisses | Moins adaptée aux formes complexes ou aux petites ouvertures |
| Jet d’eau | Découpe sans effet thermique | Contraintes liées à l’eau, à l’abrasif et à la cadence |
Intégration en ligne : robotique, sécurité, environnement
- Cellule robotisée 5/6 axes : suit précisément la géométrie, compense les dispersions de fonderie, gère le picking / posage.
- Sécurité : environnement classe 4 confiné (enceinte, interverrouillages, EPI oculaires adaptés).
- Environnement : aspiration/filtration des fumées ; la démarche ISO 14001 favorise le suivi des consommations (énergie/gaz) et la réduction des rejets.
Et la traçabilité des pièces de fonderie ?
La découpe laser intervient souvent dans un flux industriel plus large : reprise de pièce moulée, contrôle, traitement de surface, assemblage, puis identification. Lorsque la pièce doit rester identifiable après fabrication, le marquage laser peut compléter la découpe en ajoutant une référence, un code ou une information de traçabilité directement sur le métal.
Pour approfondir ce sujet, consultez notre article dédié au marquage laser en fonderie, avec les critères à prendre en compte pour identifier durablement des pièces métalliques moulées.
Exemples d’applications industrielles
La découpe laser peut être étudiée sur des pièces moulées lorsque la zone à reprendre demande précision, répétabilité ou flexibilité. Les cas les plus fréquents concernent les ouvertures fonctionnelles, les découpes d’ajustement, les passages techniques ou les zones préparées avant usinage et assemblage.
Dans l’automobile, l’équipement industriel, l’énergie ou les pièces techniques moulées, l’intérêt dépend toujours de la matière, de l’épaisseur, de la géométrie et du volume de production.
Ce qu’un industriel peut attendre
- Délais raccourcis : cycles de découpe plus courts sur parois minces, changement de série rapide.
- Moins de retouches : chants plus propres ⇒ réduction d’ébavurage et de temps d’atelier.
- Flexibilité : modification de trajectoires sans usiner d’outillage.
- Qualité : régularité dimensionnelle, meilleure répétabilité en série.
Ressources utiles
- Comprendre la base physique et les composants : fonctionnement d’un laser industriel.
- Capacités et effets de la puissance sur les délais : Machine laser 12 kW : découpe puissante et précise.
- Comparatif découpe / gravure / marquage — pour choisir la bonne approche selon vos pièces moulées.
Et si nous parlions de votre projet ?
La découpe laser peut être une solution pertinente pour reprendre, ouvrir ou ajuster certaines pièces de fonderie, en particulier lorsque la géométrie demande de la précision ou que l’outillage traditionnel manque de flexibilité.
Pour évaluer la faisabilité, transmettez votre plan, la matière, l’épaisseur dans la zone à découper, les tolérances attendues et les opérations prévues avant ou après découpe. Ces éléments permettent d’identifier le procédé le plus adapté à votre pièce et à vos contraintes de production.
→ Pour les capacités, matières et épaisseurs, consultez découpe de tôle au laser
Quelles informations transmettre pour étudier une découpe laser sur pièce de fonderie ?
Pour évaluer la faisabilité d’une découpe laser industrielle sur une pièce moulée, le dossier technique doit idéalement préciser la matière, l’épaisseur, la zone à découper, l’état de surface, les traitements prévus et les contraintes dimensionnelles.
Les informations les plus utiles sont :
- le plan de la pièce ou le fichier 3D disponible ;
- la matière ou l’alliage ;
- l’épaisseur dans la zone à découper ;
- l’état de surface au moment de la découpe ;
- les opérations prévues avant et après découpe ;
- les tolérances attendues ;
- le volume ou la fréquence de production ;
- les contraintes de contrôle ou d’assemblage.
Lorsque plusieurs zones de découpe sont possibles, il est préférable de les signaler dès l’étude. Cela permet de choisir l’approche la plus compatible avec la géométrie réelle, le bridage et le flux de production.
FAQ
À quoi sert la découpe laser industrielle dans la fonderie ?
La découpe laser industrielle peut servir à détourer, ouvrir, ajuster ou reprendre certaines zones d’une pièce moulée. Elle est utilisée lorsque la pièce nécessite une découpe précise avant usinage, avant assemblage, traitement de surface ou contrôle qualité.
Quels sont les avantages de la découpe laser pour les pièces de fonderie ?
La découpe laser permet de travailler des trajectoires précises, y compris sur des formes complexes. Elle peut aussi limiter le recours à un outillage dédié lorsque la géométrie évolue ou lorsque les séries demandent plus de flexibilité. La faisabilité dépend toutefois de la matière, de l’épaisseur, de l’état de surface et du bridage.
Quels matériaux de fonderie peuvent être concernés par la découpe laser ?
La découpe laser peut être étudiée sur différents métaux issus de fonderie, notamment certains alliages d’aluminium, d’acier ou de Zamak. La compatibilité doit être validée selon l’alliage, l’épaisseur à découper, la géométrie de la pièce et le niveau de qualité attendu.
La découpe laser remplace-t-elle l’usinage ou les machines de reprise classiques ?
Non, pas systématiquement. La découpe laser est un procédé complémentaire. Elle peut être pertinente pour certaines ouvertures, découpes localisées ou géométries fines, tandis que l’usinage, la scie, la presse ou le jet d’eau peuvent rester plus adaptés selon la fonction de la pièce, la précision attendue et le volume de production.
Quels points contrôler après une découpe laser ?
Les principaux points à contrôler sont l’aspect du chant, les bavures éventuelles, la conformité dimensionnelle, l’état de la zone coupée et la compatibilité avec les opérations suivantes.
