Une machine transfer est une machine industrielle conçue pour enchaîner plusieurs opérations de fabrication sur une même pièce. La pièce passe d’un poste à l’autre, selon une séquence définie à l’avance, jusqu’à obtenir la forme ou la fonction attendue.
Dans le travail du métal, ce procédé peut être utilisé pour fabriquer des pièces répétitives nécessitant plusieurs opérations successives : formage, découpe, poinçonnage, pliage, cintrage ou opérations combinées selon l’outillage prévu.
Dans cet article, le terme “machine transfer” désigne une machine industrielle utilisée pour la transformation de pièces métalliques. Il ne s’agit pas ici de machines de transfert textile, de presses à chaud ou de solutions d’impression par transfert.
Qu’est-ce qu’une machine transfer ?

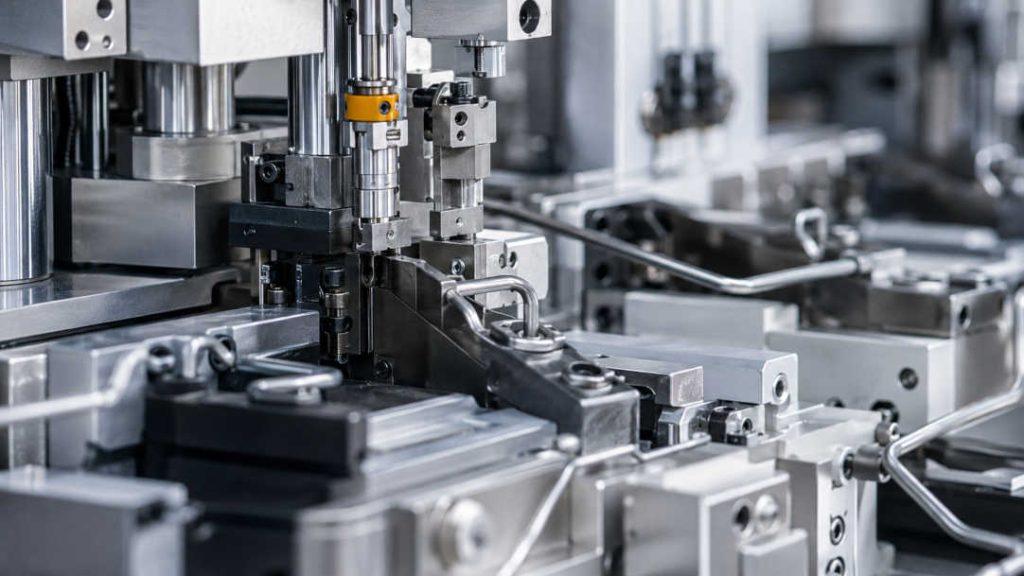

Une machine transfer, aussi appelée machine transfert ou machine de transfert, est un équipement de production organisé autour de plusieurs stations de travail. Chaque station réalise une opération précise sur la pièce.
Le principe est simple : au lieu de produire une pièce en réalisant les opérations séparément sur plusieurs machines, la machine transfer les regroupe dans une même séquence. La pièce est déplacée automatiquement d’un poste au suivant, jusqu’à la fin du cycle.
Selon la conception de la machine et l’outillage installé, elle peut intégrer différentes opérations mécaniques. C’est ce qui la rend intéressante pour certaines pièces métalliques répétitives, notamment lorsque la géométrie est stable et que les étapes de fabrication peuvent être enchaînées de manière logique.
Comment fonctionne une machine transfer ?
Le fonctionnement repose sur trois éléments principaux : la pièce à produire, l’outillage et le système de transfert.
La pièce est positionnée dans la machine, puis elle avance d’une station à l’autre. À chaque étape, une opération est réalisée : déformation, découpe, perçage, pliage, cintrage, calibrage ou autre action définie lors de l’industrialisation.
L’outillage joue un rôle central. Il conditionne la forme obtenue, la répétabilité du résultat et la capacité à produire la pièce de manière stable. Une machine transfer n’est donc pas seulement une machine automatique : c’est un ensemble machine, outillage et méthode de fabrication.
Le système de transfert permet de déplacer la pièce entre les postes. Selon les cas, la machine peut être organisée de manière linéaire ou circulaire. Le choix dépend de la pièce, des opérations à réaliser et de l’organisation de production recherchée.
À quoi sert une machine transfer dans le travail du métal ?
Dans la transformation métallique, une machine transfer peut servir à fabriquer des pièces qui demandent plusieurs opérations successives. Elle est particulièrement pertinente lorsque la pièce comporte une géométrie répétitive ou plusieurs formes à réaliser dans un ordre précis.
Elle peut intervenir sur des pièces issues du fil métallique, de la tôle ou d’autres formes métalliques adaptées au procédé. Le besoin peut concerner des pièces pliées, formées, fermées, découpées ou combinant plusieurs fonctions.
Chez CRUNE, les machines transfer sont notamment associées au formage du fil de fer et de la tôle pour des productions répétitives. Elles peuvent être étudiées pour des pièces complexes comportant plusieurs pliures ou pour des pièces fermées comme des anneaux, des piquets ou des pinces de profilés.
Quand utiliser une machine transfer ?
Une machine transfer devient intéressante lorsque la pièce est suffisamment définie pour justifier une étude d’industrialisation. Ce procédé n’est généralement pas choisi au hasard : il doit correspondre à la géométrie, au volume, à la matière et aux contraintes de fabrication.
Il peut être pertinent lorsque la pièce nécessite plusieurs opérations successives et que ces opérations peuvent être intégrées dans une même séquence. Il faut également que la répétabilité soit importante, car la machine transfer prend tout son intérêt lorsque la fabrication doit rester stable d’une pièce à l’autre.
Avant de retenir ce procédé, il est nécessaire d’analyser plusieurs critères : la matière, l’épaisseur ou le diamètre, les rayons, les angles, les tolérances, les contraintes fonctionnelles et la finition attendue.
Avantages d’une machine transfer
Le principal avantage d’une machine transfer est sa capacité à regrouper plusieurs opérations dans un même cycle de fabrication. Cela permet de limiter les reprises manuelles ou les changements de poste lorsque la pièce est compatible avec ce type d’organisation.
Elle peut aussi améliorer la régularité de production, car chaque poste réalise une opération définie et répétée. Une fois l’outillage validé, la fabrication repose sur une séquence maîtrisée.
Autre intérêt : la machine transfer permet de penser la pièce dans sa globalité. Au lieu de considérer séparément le pliage, la découpe, le formage ou le poinçonnage, l’étude cherche à organiser les opérations dans le bon ordre pour obtenir une pièce conforme au besoin.
Limites à prendre en compte
Une machine transfer n’est pas forcément adaptée à tous les projets. Elle demande une réflexion technique en amont, notamment sur l’outillage et la stabilité de la pièce.
Si la géométrie évolue régulièrement, si le besoin est ponctuel ou si la pièce n’est pas encore figée, un autre procédé peut être plus pertinent. Le poinçonnage, l’estampage, le pliage, la découpe laser ou une combinaison de procédés peuvent parfois offrir davantage de souplesse.
Il faut également tenir compte de la complexité de réglage. Une machine transfer fonctionne bien lorsque chaque opération est cohérente avec la suivante. Une erreur dans la conception de la séquence peut générer des déformations, des défauts dimensionnels ou des difficultés de répétabilité.
Machine transfer, poinçonnage, estampage, pliage : quelles différences ?
La machine transfer désigne avant tout une organisation de production : plusieurs opérations sont enchaînées sur une même machine ou une même ligne. Elle peut intégrer différents gestes industriels selon l’outillage.
Le poinçonnage consiste à découper, perforer ou déformer une matière à l’aide d’un poinçon et d’une matrice. Il est particulièrement utile pour créer des trous, des découpes ou certaines formes répétitives dans la tôle.
L’estampage permet de former une pièce par pression entre des outils. Il est utilisé lorsque la matière doit prendre une forme précise sous l’effet d’un effort mécanique.
Le pliage consiste à déformer une tôle selon un angle, un rayon et une géométrie définis. Il demande une attention particulière au retour élastique, au sens de pliage et aux contraintes de conception.
Ces procédés ne sont pas forcément opposés. Selon la pièce, ils peuvent être combinés ou intégrés dans une logique de fabrication plus complète.
Les critères à valider avant de choisir ce procédé
Avant d’envisager une machine transfer, il faut partir de la pièce. Sa fonction, sa matière et sa géométrie orientent le choix du procédé.
Les principaux points à étudier sont :
- la matière à transformer ;
- la forme finale attendue ;
- le nombre d’opérations nécessaires ;
- les contraintes dimensionnelles ;
- les zones pliées, formées, percées ou découpées ;
- la répétabilité attendue ;
- le niveau de finition souhaité ;
- les éventuelles opérations complémentaires.
Un plan, un modèle ou un échantillon facilite l’analyse. Il permet de vérifier si la pièce peut être produite sur machine transfer ou s’il vaut mieux envisager une autre solution de transformation métallique.
4 erreurs fréquentes à éviter avant de choisir une machine transfer
- Choisir le procédé avant d’avoir étudié la pièce
Une machine transfer peut être très pertinente, mais seulement si la géométrie, la matière, les opérations à réaliser et les contraintes du projet s’y prêtent. Le choix doit partir de la pièce, pas uniquement de la machine. - Sous-estimer l’importance de l’outillage
Dans une production sur machine transfer, l’outillage conditionne directement la forme obtenue, la répétabilité et la stabilité de fabrication. Il doit être pensé en même temps que la séquence d’opérations. - Ne pas anticiper l’enchaînement des opérations
Chaque opération influence la suivante : formage, pliage, découpe, poinçonnage, cintrage ou calibrage. Une séquence mal définie peut entraîner des déformations, des défauts dimensionnels ou des difficultés de réglage. - Comparer uniquement le coût unitaire apparent
Le bon choix ne se limite pas au prix d’une pièce. Il faut aussi tenir compte de la stabilité de production, du niveau de répétabilité attendu, des contrôles nécessaires, des finitions et des éventuelles opérations complémentaires.
Ce que CRUNE peut étudier pour votre projet
CRUNE accompagne les industriels dans la transformation de pièces métalliques, avec plusieurs procédés complémentaires : découpe laser, poinçonnage, estampage, soudage, pliage et machines transfer.
Pour un projet de machine transfer, l’étude porte sur la pièce à produire, la matière, la géométrie, le nombre d’opérations, les contraintes de fabrication et les éventuelles alternatives techniques.
À partir d’un plan, d’un modèle ou d’un besoin fonctionnel, l’équipe peut vérifier si la machine transfer est adaptée ou si une autre combinaison de procédés répond mieux au cahier des charges.
À retenir
Une machine transfer industrielle permet d’enchaîner plusieurs opérations sur une pièce métallique au sein d’une même séquence de fabrication. Elle est particulièrement utile lorsque la pièce est répétitive, stabilisée et compatible avec un outillage dédié.
Le choix d’une machine transfert dépend toujours de la pièce : matière, forme, contraintes dimensionnelles, opérations à intégrer et finition attendue. Ce n’est pas seulement une question de machine, mais d’industrialisation complète.
Pour les pièces métalliques complexes, pliées, formées ou fermées, l’étude technique permet de comparer la machine transfer avec d’autres procédés comme le poinçonnage, l’estampage, le pliage, la soudure ou la découpe laser.
Besoin d’étudier une pièce métallique ?
Vous avez une pièce répétitive, pliée, formée ou complexe à produire ? Envoyez votre plan ou décrivez votre besoin : CRUNE peut vous aider à identifier le procédé le plus adapté.
FAQ
Comment savoir si ma pièce peut être produite sur machine transfer ?
La faisabilité dépend de la matière, de la géométrie, du nombre d’opérations à enchaîner, des contraintes dimensionnelles et du niveau de répétabilité attendu. Un plan, un modèle ou un échantillon permet de vérifier si ce procédé est adapté.
Dans quels cas une machine transfer est-elle intéressante ?
Elle peut être intéressante lorsqu’une pièce métallique nécessite plusieurs opérations successives sur une géométrie répétitive : formage, pliage, découpe, poinçonnage, cintrage ou opérations combinées. Elle est surtout pertinente lorsque la pièce est stabilisée et pensée pour une production régulière.
Quelle différence entre machine transfer, poinçonnage et estampage ?
La machine transfert organise plusieurs opérations successives dans une même séquence de fabrication. Le poinçonnage consiste à découper ou déformer une matière avec un poinçon et une matrice. L’estampage permet de former une pièce par pression entre outils. Selon le projet, ces procédés peuvent être séparés, combinés ou intégrés dans une solution plus complète.
Quelles informations fournir pour une première étude ?
L’idéal est de transmettre un plan, un fichier technique, un modèle ou un échantillon, avec la matière souhaitée, les dimensions principales, les contraintes fonctionnelles, les quantités envisagées et les finitions attendues. Si certains éléments ne sont pas encore définis, une première analyse peut aider à orienter le choix du procédé.
Une machine transfer est-elle toujours le bon choix pour une pièce répétitive ?
Non. Une pièce répétitive peut aussi relever du poinçonnage, de l’estampage, du pliage, de la découpe laser, du soudage ou d’une combinaison de procédés. Le choix dépend de la forme de la pièce, des opérations nécessaires, de la stabilité du besoin et des contraintes d’industrialisation.
